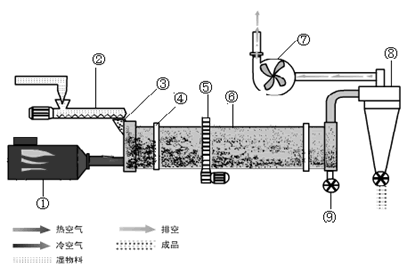

此种干燥设备的简图如下图所示。在这种干燥设备中被干燥的物料与热风直接接触，以对流传热的方式进行干燥。按照热风与物料之间的流动方向，分为并流式和逆流式。在并流式中热风与物料移动方向相同，入口处温度较高的热风与湿含量较高的物料接触。因物料处于表面汽化阶段，故产品温度仍然大致保持湿球温度。出口侧的物料虽然温度在升高，但此时的热风温度已经降低，故产品的温度升高不会太大。因此选用较高的热风入口温度，不会影响产品的质量。这对于热敏性物料的干燥包括那些含有易挥发成份物料的干燥，例如肥料行业中铵基盐的干燥是适宜的。但对于铵基盐的干燥，物料温度应低于 90 ℃ ，以免发生燃烧。另外，对于附着性较大的物料，选用并流干燥也十分有利。在逆流式中热风流动方向和物料移动方向相反。对于耐高温的物料，采用逆流干燥，热利用率高。干燥器的空气出口温度在并流式中一般应高于物料出口温度约 10 -20 ℃ 。在逆流式中空气出口温度没有明确规定，但设计时采用 100 ℃ 作为出口温度比较合理。

①、热源 ②、上料机 ③、进料机 ④、跑带 ⑤、大齿轮 ⑥、回转滚筒

⑦、引风机 ⑧、卸料器 ⑨、出料机

    常规直热式回转滚筒干燥机的筒体直径一般为 0.4 ～ 3m ，筒体长度与筒体直径之比一般为 4 ～ 10 。干燥机的圆周速度为 0.4 ～ 0 .6m /s ，空气速度在 1.5 ～ 2 .5m /s 范围内。常规直热式回转滚筒干燥机工业应用实例列于表 10-1 和表 10-2 中。

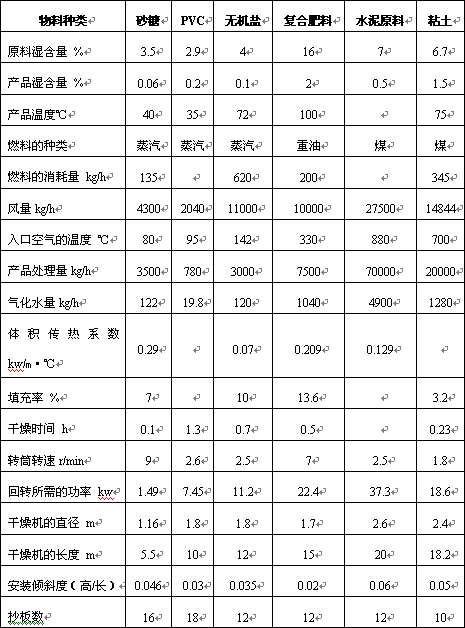

表 10-1 常规直热式回转滚筒干燥机运转实例（逆流式）

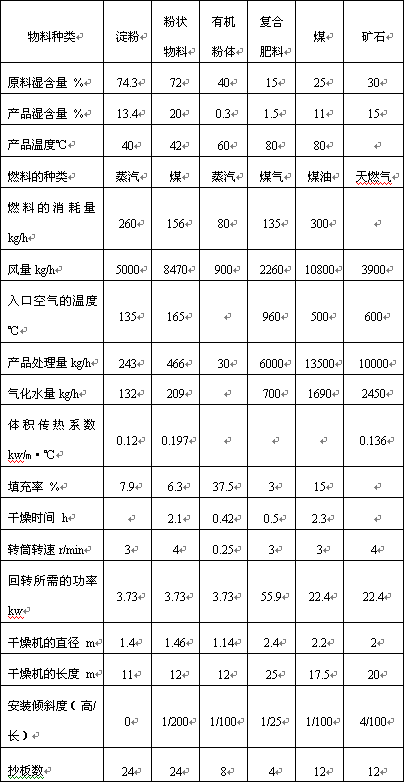

表 10-2 常规直热式回转滚筒干燥机运转实例（并流式）
